有時在圖中無法直接通過對象捕捉來確定點的位置，而需要分別利用點1的X軸坐標值和點2的Y軸坐標作為新點的坐標，我們怎么合并這些點的坐標值呢?從題目我們就可以看出來了，利用捕捉的點過濾器。估計很多人從來也沒有用過點過濾器，有的人在用SHIFT+右鍵打開捕捉菜單時看到了點過濾器了，但并不知道怎么用。下面就簡單介紹一下點過濾器的使用方法。

　　點過濾器也就是從捕捉到的點提取X、Y、Z某一個軸向坐標或者XY、XZ、YZ兩個軸向坐標。

　　點過濾器的使用方法很簡單，只需在提示定位點時先輸入.X或在捕捉菜單中選擇X點過濾選項，然后選取點來獲取X坐標，然后軟件會提示定位點的YZ坐標。下面舉一個簡單的例子。

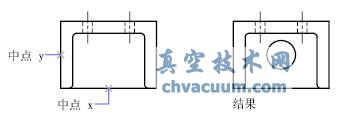

　　在上面的例圖中，我們要在矩形中心畫一個圓，也就是需要合并底邊中點的X軸坐標和側邊重點的Y軸坐標。操作步驟如下：

　　1、為了操作更簡單，先打開對象捕捉的中點選項。(如果不設置的話，在操作過程中可以通過輸入MID或捕捉菜單臨時設置中點的捕捉)

　　2、輸入CIRCLE或C(如果C是畫圓的快捷鍵的話)，回車，啟動畫圓命令。

　　3、在命令行輸入.x，如下圖所示：

　　CIRCLE 指定圓的圓心或 [三點(3P)/兩點(2P)/切點、切點、半徑(T)/弧線(A)/多次(M)]: .x

　　4、回車，命令行出現提示：于。捕捉底邊的中點獲取X軸坐標

　　5、命令出現提示：于 (需要YZ):。捕捉側邊重點獲取Y軸坐標。

　　可以看到圓心已經定位到了矩形的中心。

　　6、輸入圓的半徑，完成圓的繪制。

　　上面的操作我們也可以先定位Y坐標，那就先輸入.y，先捕捉側邊中點，再捕捉底邊中點。

　　上面只是一個非常簡單的例子，實際畫圖中應該經常可以用到。

　　CAD中利用對象捕捉和對象追蹤配合，也可以完成類似的定位，但我覺得使用對象追蹤要跟蹤兩個點，操作肯定不如用點過濾器方便。

　　如果繪制的是三維圖形，需要利用圖形中的特征點來定位空間中的點，可以分開定位X\Y\Z坐標，在出現類似“于 (需要YZ)：”提示時可以輸入.y先定位Y軸坐標在定位Z坐標，也可以直接獲取空間上的某一點的YZ坐標值。

　　CAD中隱藏這很多非常實用的命令和選項，多研究一下命令的每個參數，多看看幫助，你經常會有驚喜:原來還可以這樣啊!
